铝合金外墙线槽的质量管理
作者: 编辑: 来源: 发布日期: 2021.03.15
信息摘要:
铝合金型材墙体线槽的质量管理:1、线槽应横平铺装坚固,插口严实齐整,线槽內外零污染;2、线槽抗震支架固定不动坚固、整平、布局有效;3、线槽水…

      一、铝合金型材墙体线槽的质量管理

1、线槽应横平铺装坚固,插口严实齐整,线槽內外零污染;

2、线槽抗震支架固定不动坚固、整平、布局有效;

3、线槽水准或竖直铺设平行线一部分的平行度和平整度误差不可超过5毫米2;

4、线槽总体接地优良,接地地脚螺栓齐备、拧紧;

5、线槽根据的变形缝处要设定赔偿设备,变形缝部位应有效;

6、越过混凝土楼板和疏散出口的线槽防火封堵应合乎设计方案规定和标准,阻燃材料堵漏严实;

7、线槽与配电柜、柜连接坚固;

8、线槽安裝固定不动坚固,水准、竖直,插口严实、齐整;

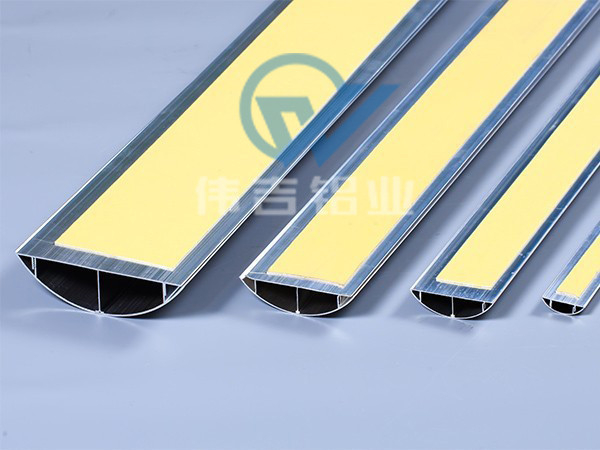

外墙铝合金线槽

二、铝合金型材墙体线槽的接地连接

1、金属材料线槽与总体接地连接,接地地脚螺栓不小于M6;

2、弱电安装金线槽等电位连接敷设方式,线槽外(内)可铺设镀锌扁钢、镀锌扁钢与接地主干线连接,每25-30m一次(或选用软铜手工编织)、线槽的首端要接地,弱电安装立井要等电位连接;

3、越过变形缝的线槽,应在变形缝两边跨线槽;

4、线槽为金属材料非热镀锌时,每段线槽应选用横截面不小于6毫米2的软铜编织线连接。

三、铝合金型材墙体线槽的产品质量标准

(一)主控芯片工程项目

1、金属材料线槽务必靠谱接地(P,e)或接地(P,EN),并达到以下规定:

2、热镀锌金属材料线槽不可与跨接地线电弧焊接、与独特接地卡连接的二张卡中间的连接应是铜芯铜线,其横截面总面积不小于4mm;

3、金属材料线槽不可作为机器设备的接地电导体、当设计方案无规定时,金属材料线槽的总长不可低于2处与接地(PE)或中性化(P,EN)主干线连接;

4、非热镀锌金属材料槽中间的连接板两边应与铜芯接地线连接,热镀锌槽中间的连接板两边不可与接地线连接,连接板的两边不可低于2个带锁的连接固定不动地脚螺栓、螺帽或卡紧密封圈。

(二)一般新项目

1、线槽安裝坚固,无形变,标准件螺帽在线槽外;

2、线槽内全部连接地脚螺栓均由内向型外装线,地脚螺栓头尽可能与线槽内腔齐平,便于铺设,铺设输电线时,不必毁坏输电线的电缆护套;

3、房屋建筑变形缝处设赔偿设备。

(三)产品防护

1、线槽的运送和堆积应防水、污染治理;

2、线槽工程施工时,不可环境污染房屋建筑,不可毁坏墙面、窗门;

3、留意查验线槽易受环境污染和锈蚀的位置,发现问题妥善处理。
